远程控制单元楼门禁，接入米家，看了（狗屎一刀斩）前辈的文章后，改造自家需提电话开 ...

家里门禁电话是挪威安防，老式的，需要提起电话才能开单元门

挪威安防

拆开电话取主板用

看蓝色压簧还有旁边黑色微动开关，自己电话解锁按钮就不说了，都用了n遍了的按键

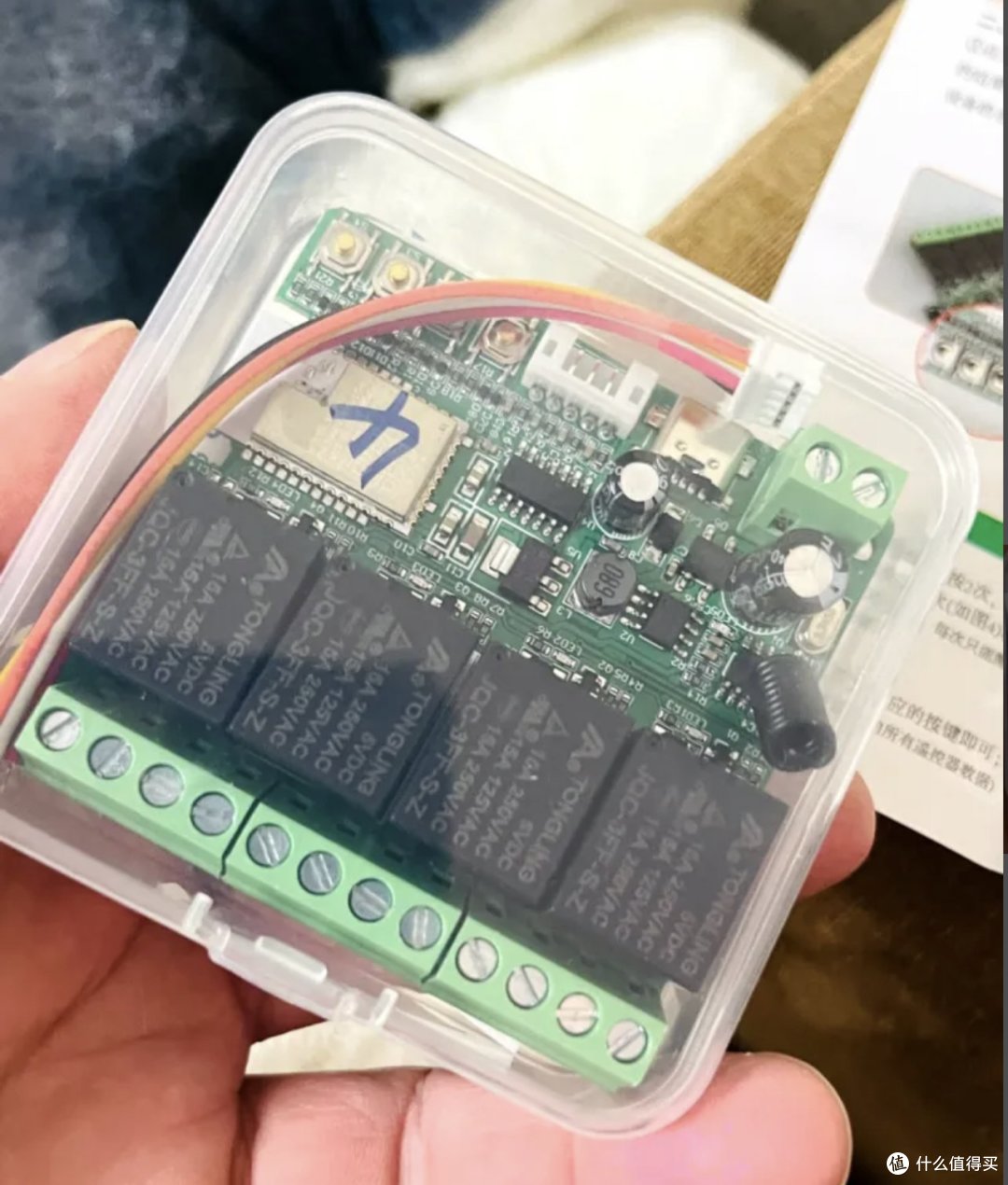

米家四路继电器控制器

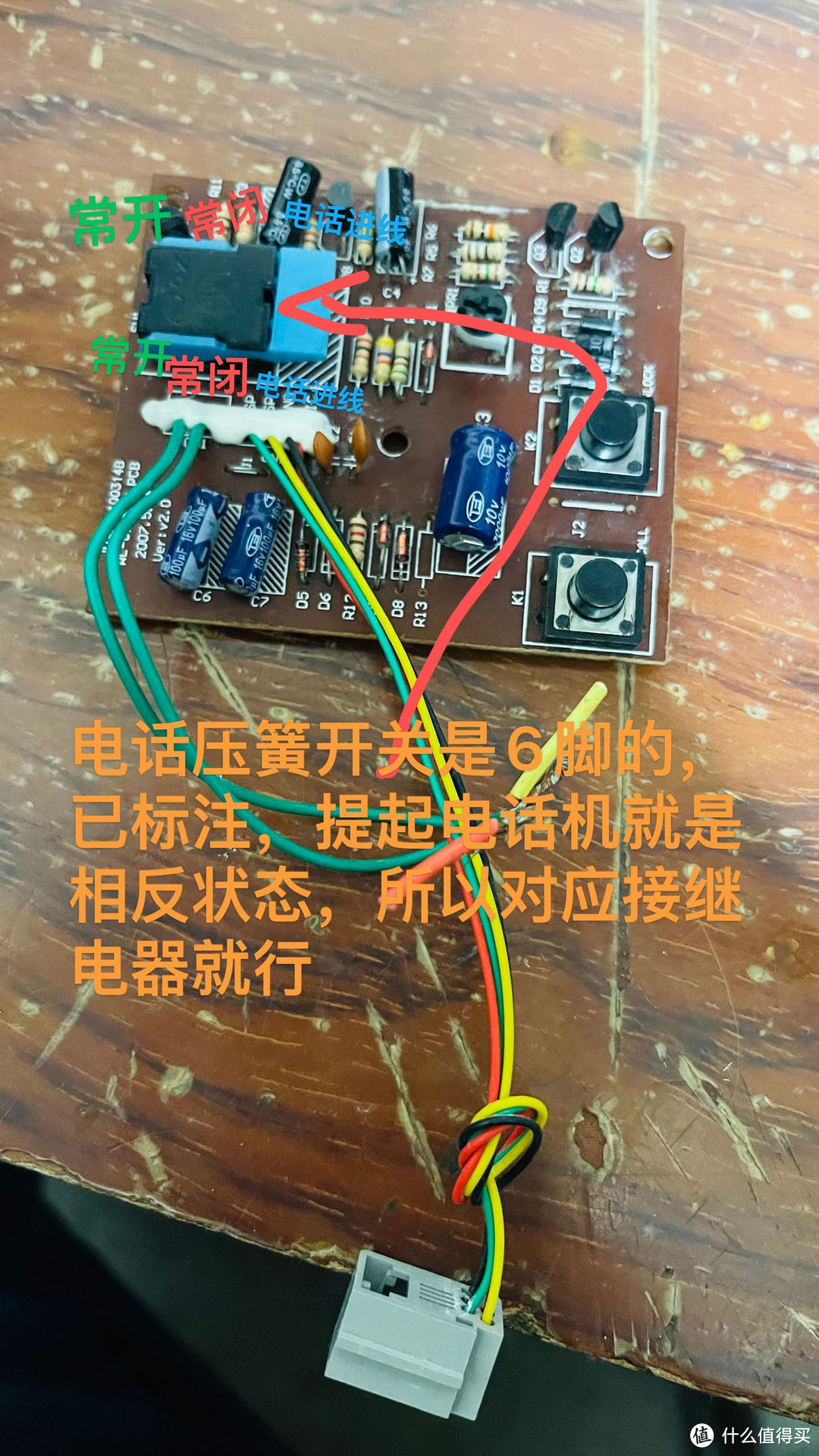

压簧开关6根线分别用2组继电器的，焊下压簧开关。上面3根一组，下面3根一组，电话进线接继电器中间的公共端

开锁按键接一组继电器，接常开和公共端，2根线随便接就行只需要它通和断

插上尾巴插，就是手动控制继电器的，板上有标注，一根公共端另外4根分别控制4个继电器

在家访客来的时候需要用到，也为了充分利用继电器，省去一个智能按钮，后面会写具体用途

买了个2位86型防雨盒放2块板子

测试放在那里更合适

然后就是连接米家app，设置场景，先说一下我的接线，因为没想到发文这个事，没怎么拍照，毕竟这是我第一次发。

压簧上面3根接了1号继电器，压簧下面接了2号继电器，开锁按键接了4号继电器，3号继电器没接，手动尾插线接了一个复位开关（黄+黑线），（访客来的时候做为开门的触发按键）下面是我的智能场景设置，可能大家还会有更优的方法可以

互相交流

一张放不下，再看下图

和上图有重复的步骤，自己去重吧，守夜中就不做长图了

记住把喇叭和送话器接上，我第一次测试没接喇叭和送话器失败告终，后来接上才成功

都是热熔胶，技术有限固定了就行

背面锯了块有机玻璃，打了孔走电话线和电源线还有86型开关盒固定用

家里翻出来的9V电源，弄断了插脚直接接了线出来，这样放在86型暗盒里正好

2位防雨盒横跨2个暗盒，左边接电话线，右边接电源，恰到好处不用电线外露

这样就差不多了，最近家事繁忙等有空了装上去就行。第一次发文，手下留情
